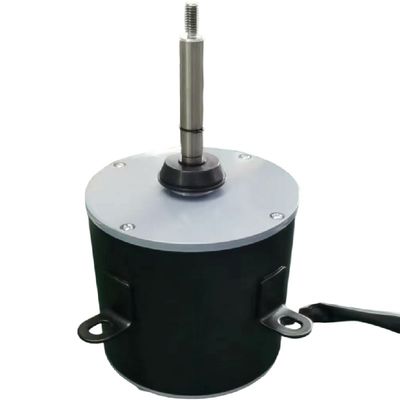

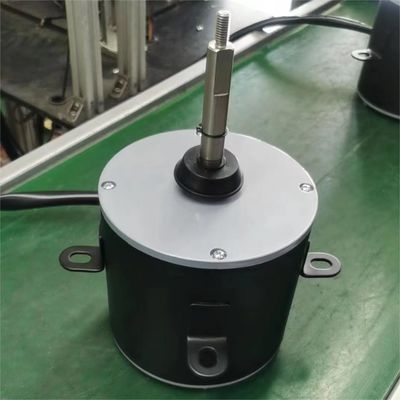

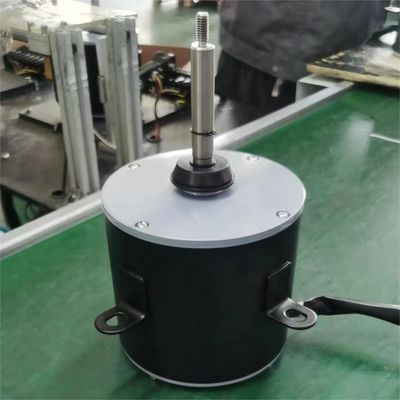

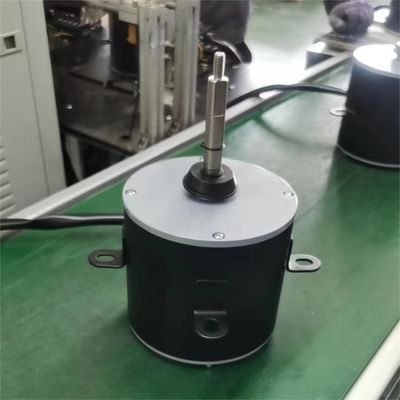

단일 상 208V 60 hz 3 속도 YDK140 1300rpm 굴대 상업적 에어컨 송풍전동기

단일 위상 208V 60hz 3 속도 YDK140 1300rpm 축 상업적 에어 컨디셔너 팬 모터

소개

Changzhou Hengsheng Electric Co., Ltd는 장쑤성 Changzhou시에 위치하고 있으며 몇 년 동안 에어 컨디셔너 팬 모터, 모터 드라이버, BLDC 모터 및 PM 모터 수출 분야에서 specilized되었습니다.우리는 자체 생산 기지와 강력한 R&D 팀을 보유하고 있습니다.이것은 중앙 에어컨 장치 팬 모터를 실행하는 단상 커패시터입니다.5-750W의 전력 범위, 500-1500RPM의 속도.

사양

빠른 세부 정보

출력 전력: 1/4-1HP

유형:에어컨 팬 모터

주파수:50/60hz

단계: 단일 위상/삼상

인증:CCC, CE, ROHS, UL, ISO9000.UL.CSA

특징을 보호하십시오: 완전히 동봉하는

전압:115/120V/208-230V

절연: 클래스 B/F

특징에어컨 팬 모터의

• 쉽게 회전할 수 있는 뒤집을 수 있는 플러그

• 클래스 E/F/H 절연

• 빠른 설치

• 효율적인 에너지

• 조용한 작동

• 볼 베어링

• 이중 전압 115/208-230 전압

• 직경: 스틸 커버144mm

• 자동 과부하

• 작동 온도 -10~43도

• 전력:150-250W

• 정격 주파수:50/60Hz

• 극수: 6/8Pole

• 샤프트 크기:15mm

• 속도: 825-1075rpm

• 열 보호

• 고효율, 고신뢰성, 저진동, 저소음

에어컨 팬 모터에 대한 추가 정보

에어컨 팬의 주요 성능 매개변수

팬 흐름, 압력, 속도, 전력, 효율성 및 기타 요소는 에어컨 팬의 성능을 측정하는 주요 매개변수입니다.

2.1 팬 흡입구 기준 상태

팬 입구의 표준 조건은 팬 입구의 전체 압력이 1 표준 기압, 온도가 섭씨 20도, 상대 습도가 50%, 공기 밀도가 1.2kg/m3인 가스 상태를 말합니다.

2.2 에어컨 팬 흐름

팬 유량은 일반적으로 단위 시간당 팬을 통해 흐르는 가스의 부피인 부피 유량으로 표현됩니다.팬 유량은 일반적으로 팬 입구의 유량을 나타냅니다.가스는 압축 특성을 가지고 있기 때문에 출구의 체적 유량은 입구의 체적 유량과 다릅니다.그러나 공조 팬은 대부분의 경우 압축률을 무시할 수 있는 중저압 팬에 속합니다.

2.3 에어컨 팬 압력

전체 압력, 정압, 팬 총 정압, 내부 저항 및 외부 잔압의 개념은 종종 에어컨 설계에 사용됩니다.공조 팬의 전체 압력은 팬 출구 부분의 전체 압력과 입구 부분의 전체 압력의 차이입니다.동적 압력은 팬의 출구 부분에서 가스의 운동 에너지로 표시되는 압력입니다.정압은 기체 흐름에 평행한 물체 표면에 기체가 가하는 압력입니다.

2.4 에어컨 팬 모터 속도 n

팬 속도는 팬 임펠러의 회전 속도를 말하며 일반적으로 단위는 분당 회전 수입니다.그것은 r/min 또는 rpm입니다.

2.5 에어컨 팬 모터 전원 N

팬에 의해 운반되는 가스와 팬으로부터 단위 시간당 얻어지는 유효 에너지를 팬의 유효 전력이라고 합니다.팬 샤프트 동력 N축, N축 =NMkw, 여기서 n은 팬 효율을 나타내고 N축은 팬 입력 동력이라고도 합니다.

2.6 에어컨 팬 모터 팬 효율 n

팬의 정압 내부 효율 :n static =Nst/N axis = Pstx Q/1000/N axis.팬의 총 압력 내부 효율은 n 총 내부 = Nt/N 축 = PtxQ1000/N 축입니다.팬의 내부 효율과 정압 내부 효율은 모두 팬의 흐름 과정을 나타냅니다.팬의 전체 압력 효율은 팬의 공기역학적 설계의 주요 지표입니다.
